要了解什么是立式DC插座，我們需要先知道什么是dc插座：DC插座是一種與電腦顯示器專用電源相配的插座，它是由橫向插口、縱向插口、絕緣基座、叉型接觸彈片、定向鍵槽組成，兩只叉型接觸彈片定位在基座中心部位，成縱橫向排列互不相連。叉型接觸彈片一端為接線口，外露在基座圓柱體頂面，供連接輸入電源軟線或軟纜用，叉型接觸彈片另一端由基體互連的兩只彈性臂組成，設置在DC插頭插入方向絕緣基座插孔內，供給電腦顯示器之用，使之正常工作。
知道了是怎么是立式dc插座我們還需要了解下它的封裝方式。
DC插座分為兩種封裝：SMT貼片封裝、DIP插件封裝，其中插件DC插座又可以分為：臥式DC插座和立式DC插座，我們一般把引腳和主體平行的插件DC插座稱做立式DC插座，垂直的稱為臥式DC插座。
通過上面的介紹我們了解了立式dc插座的概念，下面我們詳細的了解下立式dc插座和臥式dc插座的具體性能及其技術參數。
名稱：DC插座DC-002
技術參數
環境溫度：15~35℃
壓力：86kPa~106kPa
相對濕度：25%~80%
額定值：DC 12V 1A
插入力度：2.94~29.4N
拔出力度：2.94~29.4N
接觸電阻：≤0.03Ω
絕緣電阻：≥100MΩ

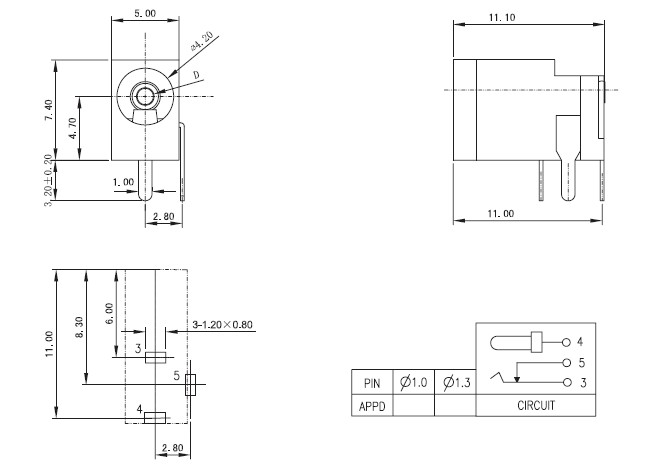

產品尺寸圖：
名稱：DC插座DC-012
技術參數：
環境溫度：15~35℃
壓力：86kPa~106kPa
相對濕度：25%~80%
額定值：DC 12V 1A
插入力度：2.94~29.4N
拔出力度：2.94~29.4N
接觸電阻：≤0.03Ω
絕緣電阻：≥100MΩ
